電子コネクタ用の帯電防止熱可塑性パッケージング

中国のメーカーとして、Shunxin は電子コネクタ用途向けの熱成形静電気防止パッケージを提供しています。電子コネクタ帯電防止熱可塑性パッケージングは、PET、PS、または PP シートから作られ、ピンヘッダー、基板対基板コネクタ、丸型コネクタなどの精密電子部品用に真空熱成形によって加工されます。表面抵抗は10⁶〜10⁹Ωに制御でき、溝精度は±0.1mmです。自動化された生産ラインの取り扱いに適した設計を備えた、永久帯電防止および導電グレードの材料オプションが利用可能です。パッケージは RoHS および REACH 要件に準拠しています。

お問い合わせを送信

製品説明

順新工場の電子コネクタ用帯電防止熱可塑性パッケージングは PET/PS/PP シートから作られており、永続的な静電気散逸性能を提供します。トレイには帯電防止グレード、半導電グレード、導電グレードがあり、さまざまな電子部品の感度に応じて柔軟に選択できます。コネクタの 3D 図面または物理サンプルに基づいて金型を開発でき、溝精度は±0.1 mm 以下で正確な位置決めが可能です。トレイ周囲に補強リブと位置決め構造を設け、10段以上の安定した積み重ねが可能です。外形寸法、位置決め穴、誤組立防止コーナーなどすべてカスタマイズ可能です。

製品の利点

1. 3 つの帯電防止グレードをご用意 – 帯電防止グレード (10⁹~10¹¹Ω) / 半導電グレード (10⁶~10⁹Ω) / 導電グレード (103~10⁶Ω)、コンポーネントの感度に応じて柔軟に選択可能

2. 正確な位置決め ±0.1mm – 溝の公差は ±0.1mm 以内に制御でき、コネクタが揺れたり、抜けたり、倒れたりすることなく確実に位置決めされます。

3. コネクタ固有のカスタマイズ – 専用の位置決めスロットは、ピンヘッダー、基板対基板コネクタ、丸型コネクタ、その他のコネクタタイプに合わせてカスタマイズでき、さまざまな製品形状に対応できます。

4. 積み重ね可能なデザイン – 強化リブと位置決め構造により、10 層以上の安定した積み重ねが可能になり、入れ子にすることで保管スペースの節約に役立ちます

5. 自動生産ラインとの互換性 – 外形寸法、位置決め穴、誤組み立て防止コーナーをカスタマイズでき、MES バーコードスキャンとトレーサビリティをサポート

6. 複数の材料オプション – PET (環境に優しく、透明性が高く、輸出規制に適合)、PS (経済的)、PP (耐熱性および耐薬品性)、その他の材料

7. 柔軟な表面処理 – 透明 (目視検査用) / 黒 (導電性性能または光干渉低減用) / 植毛加工 (滑り止めおよび傷防止用)

アプリケーションシナリオ

1: 電子コネクタ製造: ピンヘッダー、ピンソケット、基板対基板コネクタ、電線対基板コネクタ、丸型コネクタの生産回転数と完成品のパッケージング

2: SMT 製造ワークショップ: SMT 組み立て前のコンポーネント供給トレイとコネクタの配置位置決め

3: 半導体のパッケージングとテスト: チップレベルのパッケージングとテスト中のコネクタコンポーネントの静電気防止処理と輸送

4: 自動車エレクトロニクス: 自動車用コネクタおよびワイヤリングハーネス端子の帯電防止パッケージングと物流取引

5: 家電製品の組み立て: 携帯電話、コンピュータ、その他の電子機器で使用される内部コネクタの部品供給と完成品のパッケージング

6: 医療用電子機器: 医療機器内の精密コネクタの静電気防止パッケージと輸送

代表的な業界: コネクタ製造、SMT アセンブリ、半導体パッケージングおよびテスト、自動車エレクトロニクス、家庭用電化製品アセンブリ、医療機器

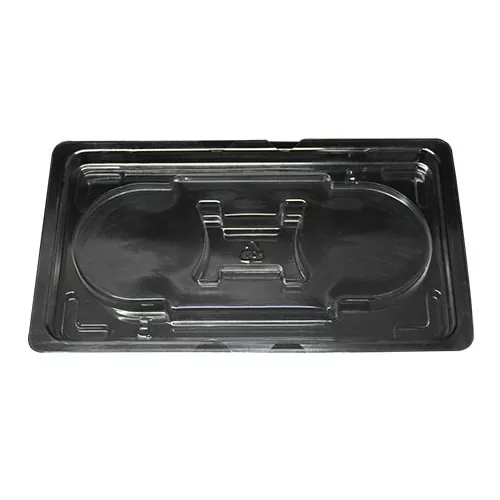

Anti-Static Thermoplastic Packaging for Electronic Connector

よくある質問

Q1: 静電気防止電子コネクタトレイと通常の熱成形トレイの違いは何ですか?

A: 通常の熱成形トレイは絶縁体であるため、静電気が消散せずに蓄積しやすくなります。したがって、敏感な電子部品と接触すると、静電気放電 (ESD) による損傷が発生する可能性があります。帯電防止トレイは、材料に導電性フィラーを添加するか、表面に帯電防止コーティングを適用して表面抵抗を 10⁶ ～ 10⁹Ω 以内に維持することで、静電気を迅速に消散させ、静電気の蓄積によるリスクを軽減します。これは、電子コネクタのパッケージングにとって重要な保護対策です。

Q2: コネクタはトレイ内でどのように固定されていますか?輸送中に移動することはありますか?

A: Shuxin の静電気防止トレイは、コネクタの形状に合わせて成形されており、溝の公差は ±0.1mm 以内に管理されています。ピンヘッダー製品は、細長いスロットを使用してピンベースの両端を固定します。基板対基板コネクタには、製品の輪郭にフィットする平らな溝が使用されています。丸型コネクタは、リング状の位置決め構造を使用してハウジングを保持します。コネクタはトレイに配置されると、揺れたり、抜けたり、倒れたりすることなく、しっかりと配置されたままになります。

Q3: 帯電防止性能は永久的なものですか、それとも時間の経過とともに低下しますか?

A：Shunxin 帯電防止トレイは、シート素材に追加された導電性フィラーまたは永久帯電防止コーティングを使用して、長期にわたる帯電防止性能を提供します。通常、時間の経過や繰り返しの使用によって低下することはありません。ただし、高温や多湿の環境に長時間さらされたり、摩擦を繰り返したりすると、表面性能が若干変化する場合があります。定期的な現場検査をお勧めします。
