電子機器用の帯電防止熱可塑性パッケージングについて知っておくべきことは何ですか?

ESDパッケージでは何を制御する必要がありますか?

電子機器のパッケージングは​​、コンポーネントの周囲のハンドリング システムの一部として機能します。そのコンポーネントが静電気の影響を受けやすい場合、トレイは物理的な構成に加えて、予測可能な電気的動作を提供する必要があります。このため、ESD パッケージは外観だけではなく、測定可能な材料と表面の特性によって指定される必要があります。

静電気の帯電は、異なる材料間の接触や分離、取り扱い中の動き、摩擦、その他の一般的な製造活動によって発生する可能性があります。繊細なコンポーネントは最終組み立ての前に多くの段階を経る場合があるため、パッケージが開封され、移動され、積み重ねられ、何度も再利用される可能性があります。パッケージングが適切に設計されていない場合、各段階で制御不能な静電気状態が発生する機会が生じます。

梱包構造も製品の動きに影響します。専用のキャビティを備えたトレイにより、個々のコンポーネントを分離した状態に保ち、隣接するパーツ間の不必要な接触を減らすことができます。コネクタ、センサー、PCB 関連コンポーネント、その他の精密製品の場合、位置決めを制御することで、手動および生産ラインでの取り扱いをより秩序正しく行うことができます。

効果的な電子パッケージングは​​、静電気制御と物理的組織を組み合わせたものです。どちらの機能も孤立した機能として扱うべきではありません。

すべての電子部品が同じ感度や取り扱い要件を持っているわけではないことを理解することも重要です。半導体パッケージ、コネクタ、センサー、光モジュール、組み立てられた回路基板は、重量、形状、露出面、プロセス環境が異なる場合があります。したがって、パッケージングは​​、1 つの汎用トレイ構造に依存するのではなく、実際の製品に基づいて開発される必要があります。

• 定義された ESD 動作:電気的特性は、コンポーネントおよびプロセスの要件に従って指定する必要があります。
• 安定した位置決め：個々のキャビティにより、取り扱い中の不要な動きを制限できます。
• 適切な構造:壁の厚さ、深さ、形状は物理的な製品と一致する必要があります。
• プロセスの互換性:スタッキング、ネスティング、検査、ラインサイドでの取り扱いを最初から考慮する必要があります。

さまざまな ESD 用途に適合する熱可塑性プラスチックはどれですか?

熱可塑性プラスチックの選択は、電気的動作以上の影響を与えます。また、剛性、耐衝撃性、柔軟性、透明性、温度挙動、外観および成形特性も決定します。電子トレイの場合、1 つの望ましい機能を提供する材料が別の領域に制限をもたらす可能性があるため、これらの特性を合わせて考慮する必要があります。

繰り返し取り扱い用PP

PP は、トレイに耐曲げ疲労性、耐落下性、および耐温度性の組み合わせが必要な場合に役立ちます。これらの特性は、トレイが繰り返し積載、移送、積み重ね、または生産エリアに戻される用途に関連します。

SMT 環境では、頻繁な取り扱いやプロセス段階間の組織的な移動が必要となる場合があります。定義された静電特性を維持しながら、パッケージングが繰り返しの使用に耐える必要がある場合、PP ベースの構造が検討されることがあります。

ペットによる透明性と剛性

ペット は高い透明性と良好な硬度を備えているため、部品の検査や製品の視認性が重要な場合に役立ちます。透明なトレイを使用すると、オペレーターは各アイテムをその位置から取り外さなくても、コンポーネントの配置を簡単に識別できます。

可視性は検査指向のワークフローもサポートします。パッケージングのコンセプトにより、オペレーターが製品を直接見ることができる場合、トレイはコンポーネントの明確な表示を維持しながら、整理整頓を提供できます。

一般的なトレイ構造の PS

PS は比較的脆く、PET に比べて透明度が若干低くなります。それでも、全体の構造と取り扱い環境がその特性に適合する汎用の電子部品反転トレイとして考慮できます。

マテリアル名のみに基づいて正しい選択をすべきではありません。実際のコンポーネントの重量、キャビティの寸法、予想される衝撃、温度条件、透明性の要件、および意図された取り扱い頻度はすべて、選択に影響します。

実際には、電気的性能は機械的性能と関連付けられたままである必要があります。トレイは望ましい抵抗範囲を持っていても、その形状、柔軟性、または温度挙動が取り扱い環境に適合しない場合、製品にはあまり適していません。

表面抵抗はどのように指定すればよいですか?

表面抵抗は、パッケージング材料の電気的挙動を説明する測定可能な方法を提供するため、ESD パッケージングにおける中心的な技術パラメータの 1 つです。対象範囲は、コンポーネントの ESD 要件と周囲の取り扱い環境に応じて選択する必要があります。

カスタマイズされたパッケージング プログラムでは、1.0×10⁴Ω ～ 1.0×10¹¹Ωの表面抵抗を指定できます。この範囲は複数の静電気制御要件をカバーしますが、広い範囲があるからといって、1 つの値がすべてのアプリケーションに自動的に適しているというわけではありません。

電子製造環境が異なれば、帯電制御、マテリアルハンドリング、およびプロセス統合に対する要件も異なる場合があります。一般的な部品の反転に使用されるトレイは、露出した導電性構造を持つ部品の高感度検査、自動処理、またはパッケージングに使用されるトレイとは仕様が異なる場合があります。

コンポーネント要件から始める

最初の質問は、コンポーネントと取り扱いプロセスでどのレベルの ESD 制御が必要かということです。パッケージ仕様は、一般的に使用されているという理由だけで電気的値を選択するのではなく、その要件に基づいて開発する必要があります。

完全な梱包システムを検討する

トレイは梱包環境の 1 つの要素にすぎません。外箱、緩衝材、セパレーター、作業台、取り扱い機器、その他の梱包コンポーネントも、製品周囲の静電気状態に影響を与える可能性があります。

このため、システムレベルの考え方が重要になります。抵抗特性が制御されたトレイは、周囲の材料や機器の電気的挙動を認識する取り扱いプロセスに統合する必要があります。

抵抗をジオメトリに接続する

電気的仕様により、エンジニアは物理的保護を見落とすことがあってはなりません。キャビティの深さ、壁の間隔、および位置決め構造は、必要な静電機能を維持しながらコンポーネントを保護する必要があります。

• 必要な抵抗範囲を定義します。目標値を実際の ESD 保護要件に関連付けます。
• コンポーネントを制御された位置に保ちます。必要に応じてキャビティと位置決め機能を使用します。
• 完全な取り扱い環境を確認してください。トレイと相互作用する他の材料や機器を考慮してください。
• 完成品を確認します。適切な抵抗試験装置を使用して、指定された電気特性が達成されていることを確認してください。

測定可能な仕様により、パッケージング設計者、コンポーネントメーカー、生産チーム間のコミュニケーションも容易になります。プロジェクトでは、トレイを「静電気防止」とだけ説明するのではなく、意図した抵抗範囲と、それを達成するために必要な材料構造を特定できます。

ESD トレイはどのように設計すべきですか?

電気制御は設計問題の一部にすぎません。また、電子トレイはコンポーネントをしっかりと保持し、実際の積み降ろしを可能にし、取り扱い機器に適合し、スタッキングまたはネスティングの要件との互換性を維持する必要があります。

1. 製品エンベロープを定義する

コンポーネントの正確な寸法から始めます。長さ、幅、高さ、直径、突起、コネクタの位置、敏感な表面、およびトレイと接触すべきではない領域を記録します。

不規則な電子アセンブリの場合、有用な設計情報には、全体の 1 つのサイズではなく、いくつかの断面寸法が含まれる場合があります。これは、突起したコンポーネントを備えたコネクタ、センサー、PCB アセンブリにとって特に重要です。

2. 製品の周囲にキャビティを構築します

専用のキャビティは、隣接するコンポーネント間の分離を作成しながら、各パーツの位置を制御できます。キャビティの形状は、保持力とアクセスしやすさのバランスをとる必要があります。位置が過度に緩い場合は移動が可能になる可能性がありますが、形状が過度に制限されている場合は荷物の積み降ろしが困難になる可能性があります。

3. 壁の厚さを考慮する

肉厚はトレイの剛性、重量、成形動作に影響します。大きなキャビティや深い構造では、熱成形中に材料の分布を慎重に考慮する必要がある場合があります。したがって、厚さは成形方向と最終的なトレイの形状と併せて評価する必要があります。

4. スタッキングまたはネスト機能を追加する

再利用可能な電子トレイは、多くの場合、積載時には積み重ね、空の時には入れ子にする必要があります。これらの機能により、保管の複雑さが軽減され、取り扱い効率が向上しますが、積み重ねられたトレイが安定し、キャビティが互いに干渉しないように形状を設計する必要があります。

5. 敏感な表面を保護する

コンポーネントには、制御された接触が必要な露出したハウジング、コネクタ、レンズ、ピン、または仕上げ面がある場合があります。必要に応じて、トレイに保護インサートや選択されたクッション機能を追加して、製品が不必要な表面接触なしにサポートされるように構成できます。

6. 自動処理の計画

エレクトロニクス工場では、カート、コンベア、または自動処理装置を使用して、トレイを手動で移動する場合があります。トレイの構造は、アクセス ポイント、積み重ねの高さ、向き、積載方向など、目的のプロセスと互換性がある必要があります。

したがって、最も信頼性の高いトレイ設計は、アプリケーション固有のものになります。製品自体が独特の形状をしている場合や特別な取り扱い要件がある場合、固定のキャビティ パターンに依存しません。

熱成形が電子トレイに役立つのはなぜですか?

Thermoforming is particularly useful when electronic packaging requires customized cavities, large surfaces, curved contours or broad tray dimensions. A heated thermoplastic sheet can be formed over tooling to create a product-specific structure without forcing every application into a small standard format.

これはエレクトロニクスにとって重要です。なぜなら、コンポーネントのパッケージングは​​、小さな個々の部品からより大きなアセンブリや複数部品のシステムに至るまでさまざまであるためです。あるトレイには小さなキャビティのグリッドが必要な場合があり、別のトレイには大きなアセンブリ用に深いポケットが必要な場合があります。

大判フォーマット機能

熱成形パッケージは、実際のトレイ構造と製造要件に応じて、最大約 1300 × 750 × 740 mm の寸法で製造できます。この幅広い成形能力は、パッケージング システムが大規模なアセンブリまたは複数の製品ゾーンをカバーする場合に役立ちます。

カスタマイズされたキャビティのレイアウト

熱成形により、製品配置の周囲にキャビティ パターンを作成できます。個々のキャビティはコンポーネントの寸法に応じて間隔を置くことができ、トレイ全体の設置面積を既存の輸送または保管構造に適合させることができます。

開発の柔軟性

電子製品は開発中に変更される可能性があります。コネクタの位置、ハウジングの寸法、PCB 構成、付属品の配置はすべて変更される場合があります。柔軟な熱成形アプローチにより、カスタマイズされたツールや幅広い形式の構造が必要な、選択された開発プロジェクトをサポートできます。

材質の多様性

熱成形プロセスでは、PP、PET、PS、およびその他の適切な熱可塑性プラスチックを検討できます。これにより、トレイの電気的、機械的、視覚的要件をまとめて評価することができます。

パッケージング機能との統合

成形コンセプトには、位置決め領域、スタッキング構造、開口部、その他の機能の詳細を組み込むことができます。追加の表面保護が必要な場合は、選択した緩衝材をパッケージデザインに組み込むこともできます。

熱成形は、複雑なコンポーネントを一般的なトレイ形式に強制するのではなく、パッケージングの形状を製品に厳密に従う必要がある場合に最も役立ちます。

製造プロセスは、製品の形状、必要な電気的動作、生産量、および全体的なパッケージング戦略に従って選択する必要があります。熱成形は、あらゆる電子パッケージング用途に対する普遍的な解決策ではなく、プロセスのオプションです。

ESD トレイは一般的にどこで使用されますか?

ESD 制御された熱成形トレイは、エレクトロニクスの生産と物流の多くの段階をサポートできます。正確な構造は、梱包が保管、検査、生産ラインの移動、回転、輸送のいずれを目的としているかによって異なります。

• 電子部品:コネクタ、センサー、PCB関連部品、半導体コンポーネント、その他の静電気に弱い製品を専用のキャビティに配置できます。
• PCB の取り扱い:回路基板や電子アセンブリは、一時保管、移送、生産ラインの移動中にサポートできます。
• 精密電子部品：個々のキャビティは、定義された取り扱い要件を持つコンポーネントの組織的な位置を維持するのに役立ちます。
• SMT製造:再利用可能な反転トレイは、静電気の挙動の制御が必要な製造段階間の繰り返しの移動をサポートします。

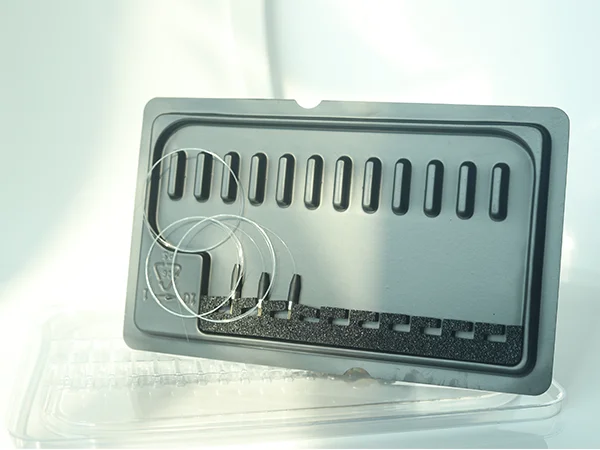

• 光電子部品:パッケージングは​​、指定された ESD 条件を備えた光通信および光電子アセンブリ向けに構成できます。
• 産業用電子機器：大きなコンポーネントやアセンブリは、保管、内部輸送、制御された取り扱いのために整理できます。

部品検査

検査指向のパッケージングでは、整理された配置とコンポーネントへの明確なアクセスがメリットとなります。透明性が重要な場合、トレイ内に製品を置いたままオペレーターが製品を見ることができる構造として PET を検討できます。

SMTと生産ラインの売上高

生産環境では、プロセス段階間でトレイの移動が繰り返される場合があります。疲労耐性、耐衝撃性、および温度挙動が繰り返しの取り扱いの要件と一致する場合、PP を検討できます。

PCB およびアセンブリの取り扱い

回路基板やアセンブリは、寸法が大きくなり、取り付けられた機能が壊れやすい場合があります。したがって、トレイのキャビティは、荷重に耐えるように設計されていないコンポーネントに接触することなくボードをサポートする必要があります。

オプトエレクトロニクスパッケージング

光通信コンポーネントは、表面が敏感で、寸法が正確である場合があります。パッケージ構造は、コンポーネントの向き、接触ゾーン、分離、および必要な静電気特性を考慮する必要があります。

清潔さと製品の保護はどのように連携しますか?

電子機器のパッケージングは​​単なる ESD 制御デバイスではありません。特に製造中にコンポーネントが塵、粒子、または表面汚染にさらされる場合には、清潔さも重要です。したがって、パッケージ設計では、トレイの静電気的挙動と物理的清浄度の両方に対処する必要があります。

クリーンな生産環境は、トレイ製造時の粉塵の付着を抑制するのに役立ちます。完成したトレイが目的のエレクトロニクス用途に適したものとなるように、材料の取り扱い、成形、トリミング、保管を一貫して管理する必要があります。

接触領域の制御

すべてのコンポーネントの表面がパッケージに均等に接触する必要はありません。一部の製品には、仕上げ加工された表面、露出した接点、光学面、または敏感な突起が付いています。キャビティの設計により、不必要な接触を制限し、繊細な領域を構造エッジから遠ざけることができます。

適切な場合は保護インサートを使用してください

選択したパッケージデザインでは、追加の柔らかい接触層が必要な場合にスポンジなどの緩衝材を組み込むことができます。このアプローチは、外観や接触感度が高い製品の表面接触や取り扱い跡を軽減するのに役立ちます。

清潔な取り扱い慣行を維持する

包装のパフォーマンスは、製造中だけでなく製造後に何が起こるかにも影響されます。清潔な保管、制御された積載方法、および適切な取り扱い手順は、コンポーネントに到着する前にトレイの意図された状態を維持するのに役立ちます。

再利用を検討する

再利用可能なトレイは、何回もの取り扱いサイクルを経ることがあります。再利用が梱包システムの一部である場合、設計では疲労、繰り返しの洗浄、積み重ね、繰り返しの積載を考慮する必要があります。 PP は、これらの特性が必要な電気的および機械的性能と一致する用途に役立ちます。

ISO ベースの品質管理は、プロセス管理のための構造化されたフレームワークを提供することができ、また、該当するサードパーティのテストを使用して、顧客の要件に従って関連する材料または製品の特性を評価することができます。

カスタム開発にはどのような情報が必要ですか?

カスタマイズされたトレイは、製品と取り扱いプロセスに関する明確な情報からパッケージング設計を開始するときに最も効果的です。入力が完全であればあるほど、キャビティの形状、材料の方向、抵抗範囲、およびトレイ全体の構造を決定することが容易になります。

1. 製品を定義します。製品の寸法、全体の形状、重要な突起、および接触を避けるべき領域を提供します。
2. 取り扱い環境を定義します。トレイが保管、手動搬送、生産ラインの回転、検査、積み重ね、輸送のいずれに使用されるかを説明します。
3. ESD要件を定義します。必要な表面抵抗の範囲またはコンポーネントに適用されるパッケージング要件を記載します。
4. トレイの寸法を定義します。希望する全長、幅、高さ、および輸送コンテナや生産設備によって課される制限を提供します。
5. キャビティ構造を定義します。キャビティの数、キャビティの深さ、間隔、方向、製品の荷重方向を決定します。
6. 追加の関数を定義します。該当する場合、スタッキング、ネスティング、クッション、位置決め機能、開口部、ラベル、またはロゴの要件を特定します。
7. 材料の方向を見直してください。PP、PET、PS を用途の電気的、機械的、温度、外観の要件と比較します。

図面と寸法データ

エンジニアリング図面は、重要な寸法、公差、コンポーネントのインターフェースに関する正確な情報を提供します。寸法仕様は、製品の形状が比較的単純な場合にも役立ちます。

物理的な製品情報

物理的な製品は、基本的な寸法だけでは説明するのが難しい不規則な形状、実際の接触面、高さの変化、突出するコンポーネントを明確にするのに役立ちます。目標は、キャビティの設計が最終決定される前に、実際のパッケージのエンベロープを理解することです。

包装設備と物流

トレイは、工場内を移動する方法を考慮して設計する必要もあります。コンテナの寸法、積み重ねの高さ、入れ子の深さ、コンベアのクリアランス、およびオペレータのアクセスはすべて、最終的な形状に影響を与える可能性があります。

したがって、プロジェクト仕様書には、積載から保管、生産ラインへの移動、最終の梱包または輸送段階に至るまで、トレイの完全な行程を記述する必要があります。このより広い視野は、キャビティ設計がプロセスの 1 つのステップだけを解決することを防ぐのに役立ちます。

出荷前に何を確認する必要がありますか?

完成した電子トレイは、電気的および物理的な観点からチェックする必要があります。トレイは、キャビティやスタッキングの問題があっても抵抗範囲を満たすことができるのと同様に、必要な抵抗特性を維持できなくても、意図した寸法を満たすことができます。

電気的検証

指定された表面抵抗範囲は、適切な抵抗試験装置を使用してチェックできます。検証は、該当するテスト方法とパッケージング要件に従って実行する必要があります。

寸法検証

重要な寸法は、合意された設計要件に照らして測定する必要があります。キャビティの深さ、キャビティの位置、トレイの周囲、およびコンポーネントまたは外部取り扱い装置と直接接続する機能には特に注意を払う必要があります。

清浄度検査

完成したトレイは、目に見える汚染や材料の破片がないか検査する必要があります。これは、清浄度が取り扱い環境に影響を与える可能性がある電子機器のパッケージングに特に当てはまります。

生産の一貫性

品質管理には、材料の投入、成形条件、トリミング、検査、完成品の取り扱いが含まれる必要があります。トレイの電気的特性と物理的特性の両方が生産全体を通して一貫性を保つ必要があるため、反復可能なプロセスが重要です。

必要に応じて、原材料と最終製品は該当する第三者によるテストを受けることもあります。正確なテスト範囲は、顧客の技術要件と目的のエレクトロニクス用途に応じて確立する必要があります。
